由我司自主研發的扭力、角度測控系統應用于車橋產品靜扭力矩的臺架試驗，采用扭矩傳感器檢測出的信號，經過放大，A/D轉接后，進入計算機；同時根據時間與轉速的關系，采用軟件計算出轉動角度，電腦實時顯示扭矩與角度的關系曲線，利用計算機將檢測的信號進行記錄處理、保存、打印。響應速度，可靠性，抗干擾能力。

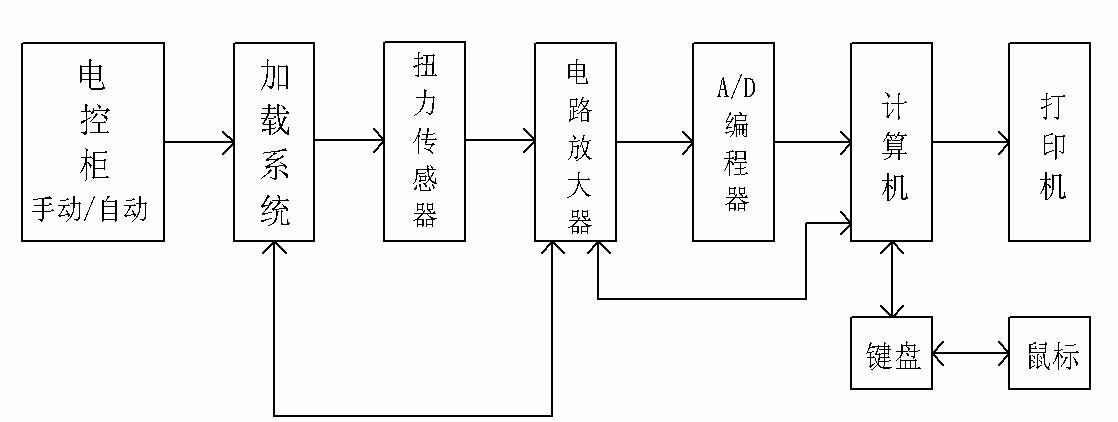

系統流程圖如下：
系統流程圖如下：

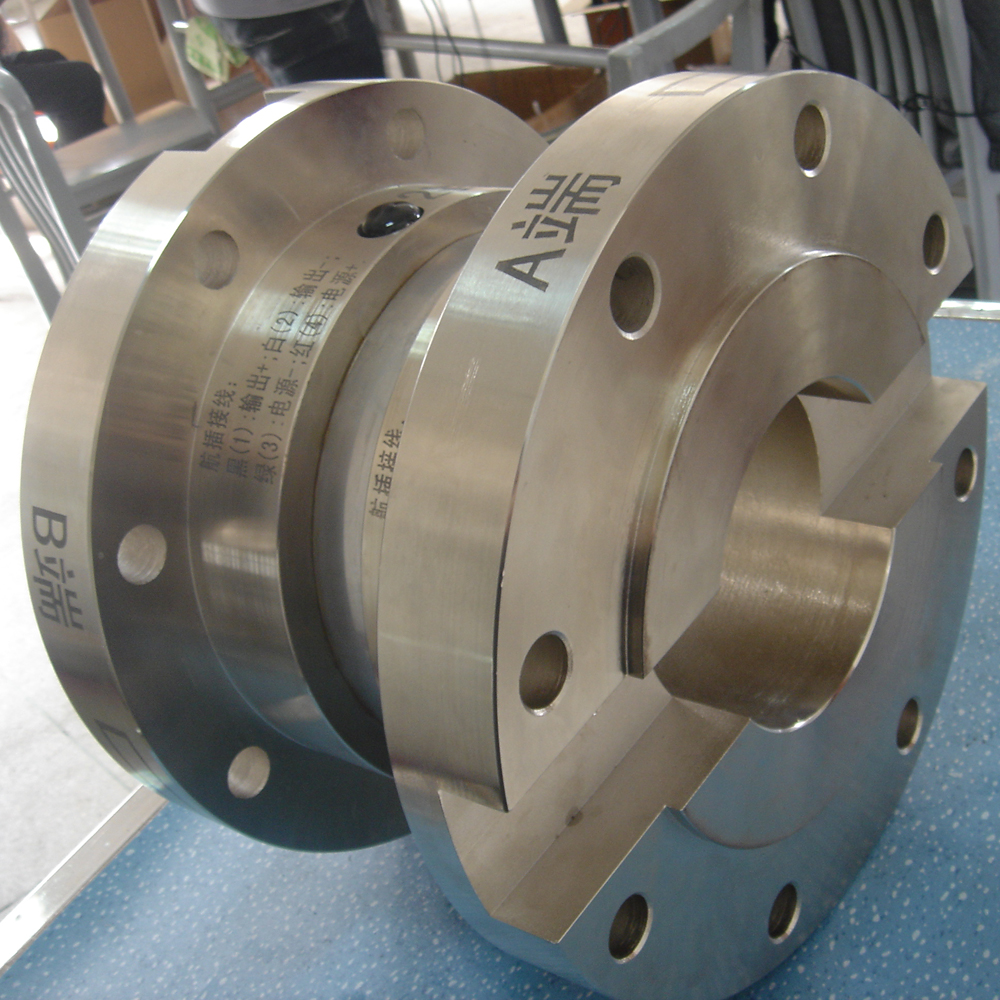

傳感器實物圖如下：
CNZ3型扭矩傳感器，采用兩端法蘭安裝。測量范圍從10KN.m到100KN.m。廣泛應用于汽車車橋檢測及其他扭矩檢測應用，如汽研所、車橋公司等。
